土壤張力計（土壤水勢傳感器）
通常土壤水勢的吸力值采用土壤張力計真空表讀數或U型玻璃管中水銀柱高低來人工讀數。顯然，這樣的土壤張力計不能連續地記錄土壤濕度的動態變化過程。而壓電式土壤張力計能將測得的土壤吸力值轉變?yōu)殡妷盒盘?hào)輸出，可以連續記錄土壤水勢變化過程。這為研究者提供田間土壤水勢的動態資料，可進行土壤水分模型試驗，土壤持水曲線和滲透速度等測定，節省了大量的測量和讀數時...
立即咨詢
一、性能與特點
通常土壤水勢的吸力值采用土壤張力計真空表讀數或U型玻璃管中水銀柱高低來人工讀數。顯然，這樣的土壤張力計不能連續地記錄土壤濕度的動態變化過程。而壓電式土壤張力計能將測得的土壤吸力值轉變?yōu)殡妷盒盘?hào)輸出，可以連續記錄土壤水勢變化過程。這為研究者提供田間土壤水勢的動態資料，可進行土壤水分模型試驗，土壤持水曲線和滲透速度等測定，節省了大量的測量和讀數時間。
HYC—02型壓電式土壤張力計采用的是將電壓信號經過A/D轉換器與接口電路輸入微型計算機，進行數據處理，作為數據庫或進行復雜的數值運算，與灌溉系統聯接起來，實現微機控制的閉環自動灌溉系統。
該儀器是在HYC—01型真空表式張力計基礎上研發的新型儀器。用壓電傳感器代替真空表，用自動數據采集系統代替人工觀測，實現了上述自動連續記錄土壤吸力數據的功能。
HYC—02型壓電式土壤張力計具備原位補水的功能，在冬季停用時也可抽干張力計內的余水，防止凍裂損壞。
二、 原理與結構圖

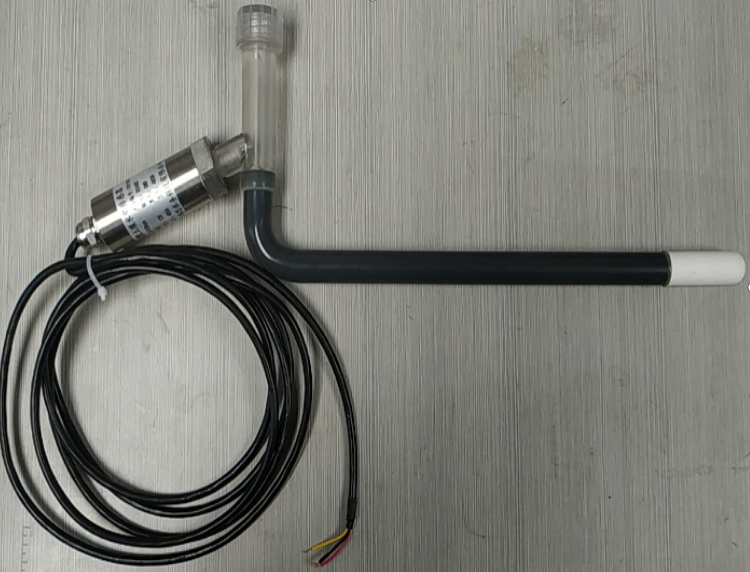

壓電式土壤張力計由陶土頭、壓阻傳感器等部件組成。
陶土頭：是儀器的感應部件，具有許多細小的孔隙，陶土頭被水侵潤后，在孔隙中形成一層水膜，當充滿水而且密封的土壤濕度計插入水分不飽和土壤時，水膜便與土壤水連結起來，使儀器內部產生負壓。
壓阻傳感器：將負壓力值轉換成485電信號輸出。
儀器具有結構簡單，靈敏度較高，使用方便等優點，可以定點定位連續測定土壤水分吸力，及時反映土壤水分動態變化。為灌溉、排水、調節作物生長提供必要的科學根據。
三、壓電式土壤張力計的特點及技術參數：
㈠ 本儀器采用的壓力傳感器模塊具有以下特點：
XGZP型壓力傳感器模塊采用DP封裝形式，壓力傳惑器作為敏惑元件并集成了數字調理芯片，PCB板的2面分別安裝有S0P封裝的壓力傳感器與信號處理電路芯片，對傳感器的偏移、靈敏度、溫漂和非線性進行數字補償，以供電電壓為參考，產生一個經過校準、溫度補償后的標準電壓信號。
㈡ 技術參數
測量范圍: 0～-100Kpa
輸出信號: 0.5～4.5V
供電電壓：5±0.25V DC
最大工作電流：3mA
測量精度：±1.0%Span
零點漂移：±0.03%FS/℃
滿量程漂移：±0.03%FS/℃
長期穩定性（1年）：±1.0%Span
過載壓力：3X Rated （量程≤500 Kpa ）
補償溫度：－10℃~+85℃
工作溫度：－20℃~+100℃
儲存溫度：－40℃~+125℃
密封等級: IP65
出線方式(信號接口): 四芯屏蔽線、四芯航空接插件
接線： 1 電源 DC5±0.25V (+)——紅色線
2 電源 DC5±0.25V (--)——黑色
3 信號輸出 RS485 (A)——黃色
通常土壤水勢的吸力值采用土壤張力計真空表讀數或U型玻璃管中水銀柱高低來人工讀數。顯然，這樣的土壤張力計不能連續地記錄土壤濕度的動態變化過程。而壓電式土壤張力計能將測得的土壤吸力值轉變?yōu)殡妷盒盘?hào)輸出，可以連續記錄土壤水勢變化過程。這為研究者提供田間土壤水勢的動態資料，可進行土壤水分模型試驗，土壤持水曲線和滲透速度等測定，節省了大量的測量和讀數時間。
HYC—02型壓電式土壤張力計采用的是將電壓信號經過A/D轉換器與接口電路輸入微型計算機，進行數據處理，作為數據庫或進行復雜的數值運算，與灌溉系統聯接起來，實現微機控制的閉環自動灌溉系統。
該儀器是在HYC—01型真空表式張力計基礎上研發的新型儀器。用壓電傳感器代替真空表，用自動數據采集系統代替人工觀測，實現了上述自動連續記錄土壤吸力數據的功能。
HYC—02型壓電式土壤張力計具備原位補水的功能，在冬季停用時也可抽干張力計內的余水，防止凍裂損壞。
二、 原理與結構圖
壓電式土壤張力計由陶土頭、壓阻傳感器等部件組成。
陶土頭：是儀器的感應部件，具有許多細小的孔隙，陶土頭被水侵潤后，在孔隙中形成一層水膜，當充滿水而且密封的土壤濕度計插入水分不飽和土壤時，水膜便與土壤水連結起來，使儀器內部產生負壓。
壓阻傳感器：將負壓力值轉換成485電信號輸出。
儀器具有結構簡單，靈敏度較高，使用方便等優點，可以定點定位連續測定土壤水分吸力，及時反映土壤水分動態變化。為灌溉、排水、調節作物生長提供必要的科學根據。
三、壓電式土壤張力計的特點及技術參數：
㈠ 本儀器采用的壓力傳感器模塊具有以下特點：
XGZP型壓力傳感器模塊采用DP封裝形式，壓力傳惑器作為敏惑元件并集成了數字調理芯片，PCB板的2面分別安裝有S0P封裝的壓力傳感器與信號處理電路芯片，對傳感器的偏移、靈敏度、溫漂和非線性進行數字補償，以供電電壓為參考，產生一個經過校準、溫度補償后的標準電壓信號。
㈡ 技術參數
測量范圍: 0～-100Kpa
輸出信號: 0.5～4.5V
供電電壓：5±0.25V DC
最大工作電流：3mA
測量精度：±1.0%Span
零點漂移：±0.03%FS/℃
滿量程漂移：±0.03%FS/℃
長期穩定性（1年）：±1.0%Span
過載壓力：3X Rated （量程≤500 Kpa ）
補償溫度：－10℃~+85℃
工作溫度：－20℃~+100℃
儲存溫度：－40℃~+125℃
密封等級: IP65
出線方式(信號接口): 四芯屏蔽線、四芯航空接插件
接線： 1 電源 DC5±0.25V (+)——紅色線
2 電源 DC5±0.25V (--)——黑色
3 信號輸出 RS485 (A)——黃色
4 信號輸出 RS485 (B)——藍色。
